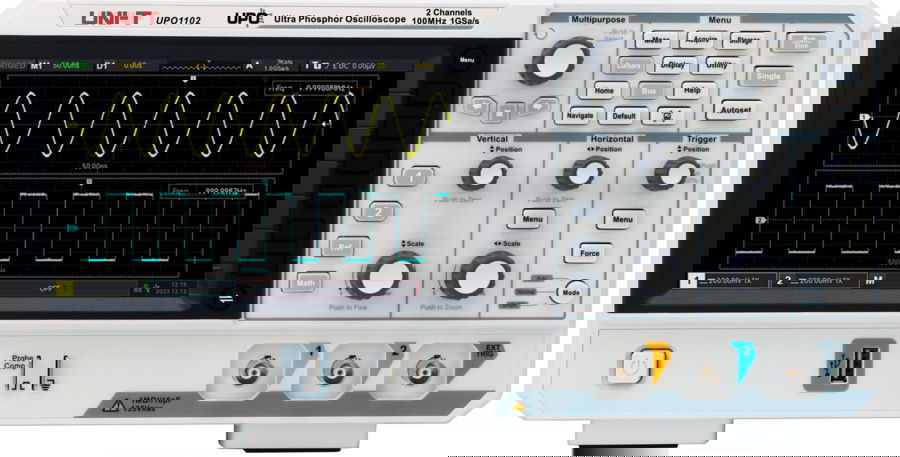

Uni-Trend Oscilloscope 2 channels, 100MHz, 1.GSa/s, 56Mpts, 500.000wfms/s, UNI-T
<
>
<
>
Pildid on illustratiivsed. Nendel kujutatud toode võib erineda pakutavast või sisaldada tootekomplekti mittekuuluvaid osiseid.
VendorUni-Trend
Product codeUPO1102
Price€471.00
Price (excl. VAT)€379.84
Delivery1-3 workdays
Quantity4 pcs
TransportFREE IN ESTONIA!
Inbank financing calculator
NB! Järelmaks on finantskohustus,
millega kaasnevad kulud. Tutvu tingimustega siin.
Telia financing calculator
NB! Järelmaks on finantskohustus,
millega kaasnevad kulud. Tutvu tingimustega siin.
ESTO financing calculator
NB! Järelmaks on finantskohustus,
millega kaasnevad kulud. Tutvu tingimustega siin.
UPO1102 digitaalne ostsilloskoop
- Ribalaius: 100MHz
- Kanalid: 2analoogiakanalit
- REAALAEGNE SAMPLE RATE: 1GSa/s
- Tõusuaeg: ≤3,5ns
- Mälu sügavus: 56Mpts
- Lainekuju jäädvustamise kiirus: 500,000 wfms/s
UPO1002 seeria digitaalne fosfor-oskilloskoop võtab kasutusele uuendusliku UNI-T Ultra Phosphor 2.0, millel on uus välimuse uuendus ning sügav mälu, kõrge lainekuju jäädvustamise kiirus, reaalajas lainekuju salvestamine ja taasesitus ning 256-tasemeline halltasandiline ekraan. Seeria toetab DVM-moodulit, rikkalikke vallandamis- ja bussidekodeerimisfunktsioone ning toetab täielikku mälu riistvaralist reaalajas dekodeerimist. Seda kasutatakse laialdaselt paljudes valdkondades, sealhulgas manussüsteemide projekteerimine, mõõteriistad, tööstuselektroonika, tarbeelektroonika, mootorsõidukite elektroonika, välishooldus, teadus- ja arendustegevus ja haridus.
Ultra Phosphor 2.0
Tavaline lainekuju jäädvustamise kiirus kuni 100 000wfms/s, Fast Acquire režiimis ulatub lainekuju jäädvustamise kiirus kuni 500 000wfms/s.
Pikk mälusügavus
56Mpts pikk mälusügavus täieliku sagedusala teabe saamiseks suurte proovivõtukiiruste juures
Multi-Scopes 2.0
Multi-Scopes 2.0 suudab eraldada kahe kanali ajabaasi ja pingevõrku, nii et kasutajad saavad samas aknas jälgida kahte täiesti erinevat signaali samaaegselt.
Täismälu riistvaraline reaalajas dekodeerimine
Täismälu riistvara reaalajas dekodeerimine, suure tõhususega analüüs: 56Mpts sügavmälu all jõuab 3 protokolli (RS232/UART, I2C, SPI) dekodeerimise kiirus millisekundini, mis on 100 korda kiirem kui traditsioonilise tarkvara dekodeerimise kiirus ja parandab oluliselt analüüsi tõhusust.
1M-punktiline täiustatud FFT
1M-punktiline täiustatud FFT, põhjalik sagedusala analüüs: toetab mitme valdkonna vaadet, sõltumatut spektri vaate kuvamist, signaali omaduste mitmemõõtmelist visualiseerimist. Pakub 4 jälgede ja detektori režiimi, et rahuldada erinevaid analüüsivajadusi. Toetab automaatset jälje tippude mõõtmist, et kiiresti tuvastada peamised spektriomadused.
- Ribalaius: 100MHz
- Kanalid: 2analoogkanalit
- REAALAEGNE SAMPLEGAJALUS: 1GSa/s
- Tõusuaeg: ≤3,5ns
- Mälu sügavus: 56Mpts
- Lainekuju jäädvustamise kiirus: 500,000 wfms/s
Spetsifikatsioon
| Funktsioon | Spetsifikatsioon |
|---|---|
| Mudeli number | UPO1102 |
| Tüüp | DSO |
| Ribalaius | 100MHz |
| Kanalid | 2 analoog |
| Reaalajas proovisagedus | 1GSa/S |
| Tõusuaeg | ≤3,5ns |
| Mälu sügavus | 56Mpts |
| salvestuskiirus | 500,000wffms/s |
| Sisendimpedants | (1 MΩ ± 2%)|| (16 pF ± 2 pF) |
| Andmeedastusrežiim | Normaalne, tippude tuvastamine, kõrge eraldusvõime ja keskmistamine |
| Vertikaalskaala @1MΩ | 500μV/div kuni 20V/div |
| # Automaatne mõõtmine | 36 |
| Kaasa arvatud loogikakood | Ei |
| Laineformi generaator | Ei |
| Kaasas Bussiprotokollid | RS232, UART, I2C, SPI |
| Valikulised bussiprotokollid | Puudub |
| Lisatud loogikaplokk | Ei ole saadaval |
| Ekraan | 7-tolline TFT |
| Puuteekraan | Puudub |
| Garantii | 3 aastat |
| Tarne mõõtmed (pikkus x laius x kõrgus) | 336mm x 164mm x 105mm |
| Kaubaveo kaal | <2,5 kg |
| Dokumendid | Ingliskeelne allalaadimisjuhend, mitmekeelne ohutusjuhend, kalibreerimisaruanne (COC) |
| Kaasasolevad tarvikud | Toitejuhe, USB2.0 printimiskaabel, passiivne sond 100MHz * 2 (UT-P04) |
| Lisatarvikud | Kõrgepingesond (UT-V23, UT-P20 ja UT-P21) Kõrgepinge diferentsiaalsed sondid (UT-P30, UT-P31, UT-P32, UT-P33, UT-P35 ja UT-P36) voolusondid (UT-P40, UT-P41, UT-P42, UT-P43 ja UT-P44) |
| Valikuline tarkvara | UPO1002X-1MT2 (kuni 200MHz sagedusala uuendamine) |
Võrdlus
| Mudel | UPO1102 | UPO1202 |
| Sagedusala | 100MHz | 200MHz |
| Kanalid | Analoog 2 | |
| Reaalajas proovi | 1 GSa/s | |
| Max. Mälu sügavus | 56 Mpts | |
| Lainekuju jäädvustamise kiirus | 500 000wfms/s | |
Kirjeldus on tõlgitud automaatse tõlke abil. Kui märkate mingeid erinevusi, palun teavitage meid e-posti teel kirjeldused@lemona.ee.
Kõrgus (mm):
138
Sügavus (mm):
124
Laius (mm):
306
